一個電機引接線質(zhì)量事故案例分析

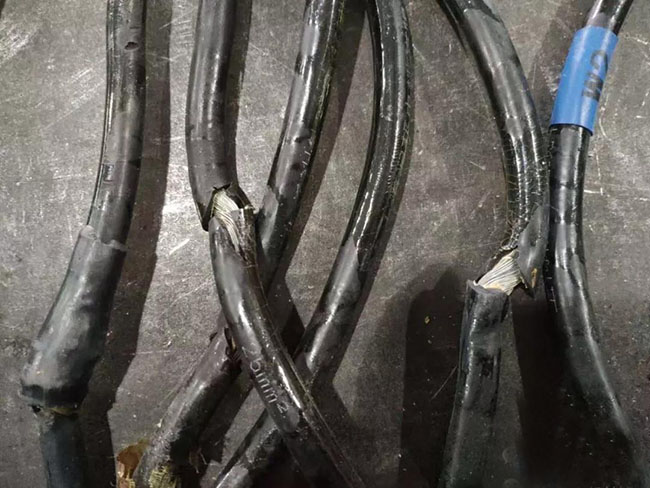

對于一家實力強勁的電機制造商，員工的質(zhì)量意識很高，這可以追溯到他們多年來孜孜不倦地致力于質(zhì)量工作。她的電氣車間的一名高級技術(shù)人員和妻子參與了一個故事：一系列新窯上的所有定子電纜都斷了，應(yīng)用戶要求，使用了JG500V的特殊電纜。為了確保以后使用的安全，對整批西瑪電機電纜進行了檢查。檢查的結(jié)果是，未開裂的鉛皮基本上處于酥脆狀態(tài)，因此這批電機的定子都進行了返工。


咨詢引接線行業(yè)的專家后，這些西瑪電機電纜開裂的直接原因是引接線絕緣層的材料質(zhì)量。Shente女士與您分享了領(lǐng)導(dǎo)應(yīng)滿足的基本要求。

實際使用概述

西瑪電機連接電纜在整個機器的材料中所占比例很小，但它起著很大的作用。很大一部分電機對地和對相是由連接電纜引起的，但如何解決這個問題呢？可能許多西瑪電機制造商的問題更大。

根據(jù)電機制造商目前的浸漬方法，許多制造商都采用了真空壓力浸漬，由此產(chǎn)生的一個問題是定子端子浸漬端子后硬化和開裂的問題。當(dāng)電纜浸入油漆時，油漆有兩種可能穿透電纜：一種是電纜和電纜的焊接位置，另一種是電纜連接的位置。因此，許多汽車制造商使用硅橡膠自粘膠帶。在兩端進行了所需的結(jié)扎，并取得了明顯的效果。

考慮到JG引接線在浸漬和烘烤后存在絕緣裂紋，進行了浸漬和非浸漬油漆的對比試驗，以模擬定子在JG引接線上的干燥。絕緣層變得非常脆弱，輕微彎曲時絕緣層完全斷裂。

對于此類問題，電纜制造商應(yīng)了解西瑪電機電纜要求的細節(jié)，并滿足電機電纜浸漬方法的要求。

JB/T 6213.4標準“電氣繞組引接線和連接軟電纜和軟線——第4部分：連續(xù)運行的最高導(dǎo)體溫度為180°C的軟電纜”明確規(guī)定，電纜應(yīng)能承受潛水試驗。本標準規(guī)定，成品電纜經(jīng)過規(guī)定的浸泡試驗后，絕緣層和護套不得出現(xiàn)肉眼可見的任何膨脹、開裂或其他損壞，彎曲后不得違反耐壓試驗。

電機電纜浸沒試驗

●樣品制備

從成品電纜上取三個約1米長的樣品，從一端剝?nèi)ゼs20毫米的絕緣層，露出高壓連接的導(dǎo)體。

●試驗程序

（1） 在規(guī)定溫度下將樣品在烘箱中預(yù)熱24小時，然后從烘箱中取出，并在2分鐘內(nèi)將樣品浸入室溫下的浸入式油漆中1小時。從防水涂料上取下樣品，垂直懸掛30分鐘，然后將樣品放入烤箱烘焙。烘箱烘烤溫度和時間由供應(yīng)商和買方指定或協(xié)商。

（2） 取出樣品，待樣品冷卻后，在一定直徑的圓桿上將樣品的一部分慢慢彎曲180°。

（3） 彎曲后，將U形試件的彎曲部分在室溫下浸入水中至少100 mm。然后，在導(dǎo)體和水之間施加預(yù)定電壓并保持1分鐘。

（4） 如果買方不建議防水涂料的質(zhì)量，應(yīng)使用雙酚A無溶劑環(huán)氧防水涂料，涂料的粘度在（20±1）C（4杯法）下為30秒。

本內(nèi)容中的試驗參數(shù)在JB/T6213中有具體規(guī)定。

歡迎選購西安西瑪電機。

      轉(zhuǎn)載請說明來自西安泰富西瑪電機（西安西瑪電機集團股份有限公司）官方網(wǎng)站：http://m.hbhongli.com/zixun/weixiubaoyang634.html

      以上內(nèi)容由西安泰富西瑪電機（西安西瑪電機集團股份有限公司）網(wǎng)絡(luò)編輯部收集整理發(fā)布，僅為傳播更多電機行業(yè)相關(guān)資訊及電機相關(guān)知識，僅供網(wǎng)友、用戶、及廣大經(jīng)銷商參考之用，不代表西安泰富西瑪電機同意或默認以上內(nèi)容的正確性和有效性。讀者根據(jù)本文內(nèi)容所進行的任何商業(yè)行為，西安泰富西瑪電機不承擔(dān)任何連帶責(zé)任。如果以上內(nèi)容不實或侵犯了您的知識產(chǎn)權(quán)，請及時與我們聯(lián)系，西安泰富西瑪電機網(wǎng)絡(luò)部將及時予以修正或刪除相關(guān)信息。
